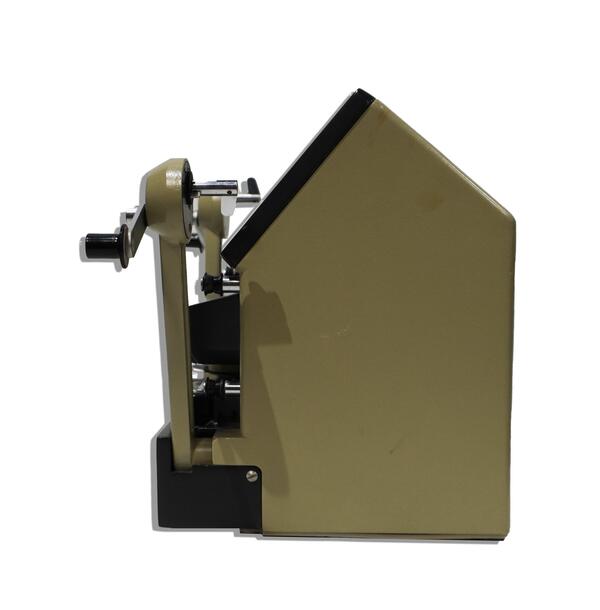

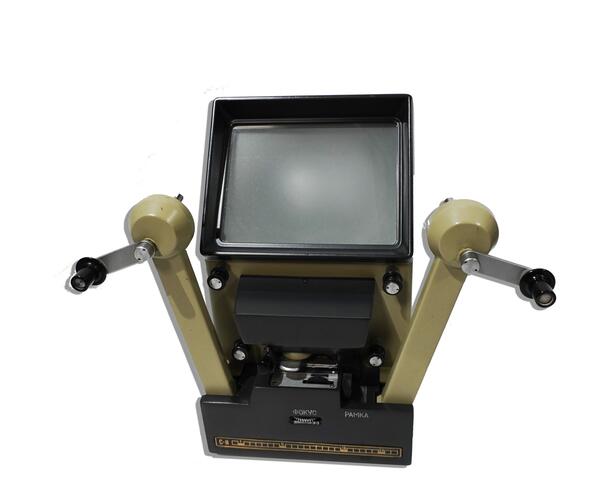

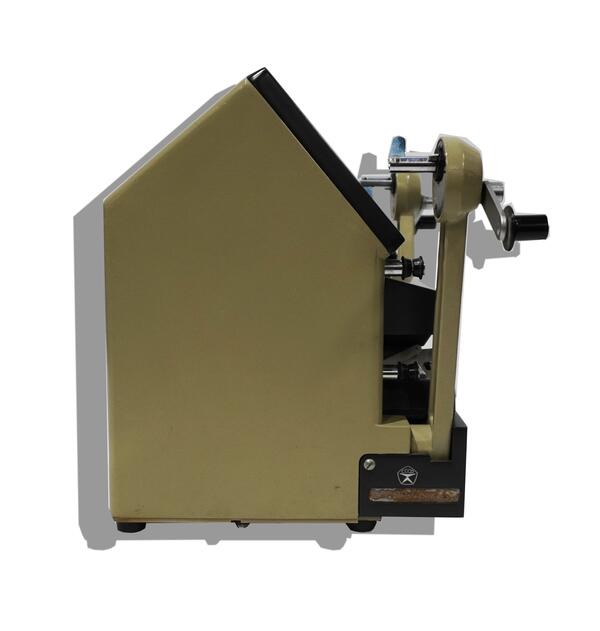

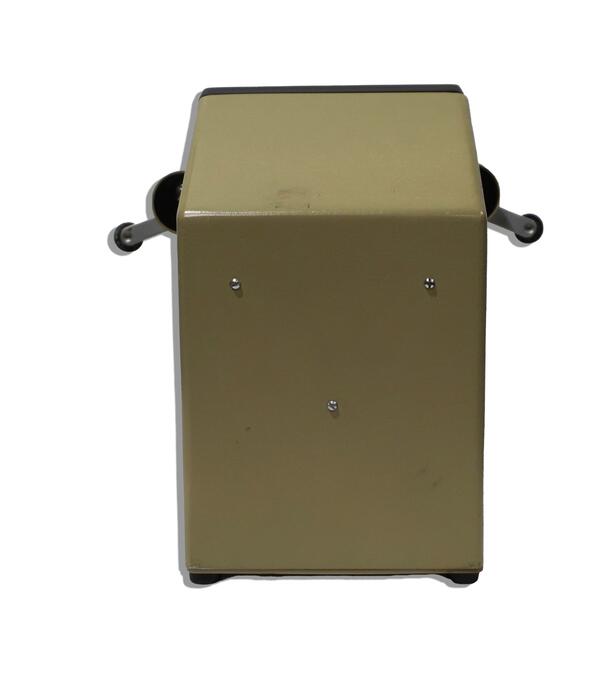

Монтажный столик «Купава — С8» — оптический прибор с проекцией изображения кадра на экран, предназначенный для просмотра и монтажа фильмов, отснятых на 8-мм пленке и на пленке с перфорацией типа С8.
Монтажный столик «Купава - С8»
размеры указаны со сложенными кронштейнами
- Производитель: Лыткаринский завод оптического стекла
- Годы производства: 1966–1970-е гг.
- Источник света: электрическая лампа РН-8-20
- Питание: через трансформатор от сети переменного тока напряжением 220 В
- Размеры экрана: 86×116 мм
- Увеличение с кинопленки: 12,5 крат
- Освещенность в центре экрана: 70 лк
- Емкость катушек: 120 м
- Масса: 3,3 кг

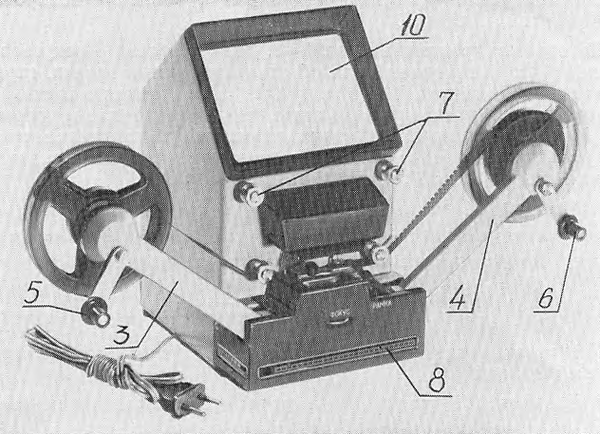

Монтажный столик состоит из лентопротяжного механизма и светооптической системы, в которую входят источник света, конденсор, оптический компенсатор, объектив, матовый экран в виде линзы Френеля и зеркала, позволяющие изменять направление светового пучка.
Просмотр монтируемого материала производится с получением киноэффекта на экране или отдельными кадрами.
Специальные устройства ЛПМ позволяют при необходимости производить подфокусировку изображения, ввод кадра «в рамку» и отметку сцен или кадров, подлежащих вырезке. Намотка пленки на катушки осуществляется вручную. На монтажном столике можно производить обратную ускоренную перемотку пленки.
По словам пользователей прибора, при работе с кинопленкой было непросто попасть 8-мм перфорацией на выступающие зубцы барабана. Если появлялась необходимость отметить кадр, который нужно вырезать, использовался специальный пробивной отметчик, оставлявший на пленке отверстие похожее на укол иглой.
