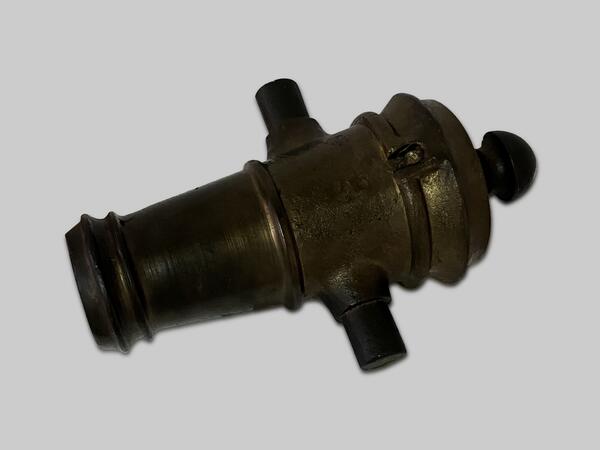

Бронзовая короткая пушка была случайно найдена в Новокузнецке. У нее широкий ствол, позволяющий заряжать орудие с дула, и полусферический винград — выступающая часть, предназначенная, в частности, для установки орудия на лафет. Их часто делали причудливой формы или детализированными — в виде голов животных.

У экспоната широко выступающие цапфы — специальные оси, которые закрепляют орудие на лафете. На самой находке много каверн, свидетельствующих о литейном браке, и есть два небольших декоративных пояска — утолщение перед цапфами и у дульного среза. Затравочное отверстие, через которое передается огонь от капсюля к заряду, выходит в направлении ствола.

При стрельбе из гладкоствольных, заряжающихся с дула орудий, были нужны специальные принадлежности. Четко разработанных правил для действия орудийной прислуги при стрельбе тогда не существовало. После очередного выстрела ствол орудия прочищали влажным банником — щеткой цилиндрической формы на длинном древке. Затем при помощи шуфлы, имеющей вид совка на длинном древке, вкладывали в него картуз — мешочек с пороховым зарядом. Шуфлой можно было также и разрядить орудие. Затем в ствол вкладывали пыж — прослойку из сена или лыка, деревянную пробку, еще один пыж и, наконец, ядро. Заряд и снаряд забивали с помощью прибойника — древка с цилиндрическим утолщением на конце.

После этого протравником — длинной иглой с делениями и ручкой — через запал орудия протыкали картуз и засыпали в запал затравочный порох. Огонь сообщался заряду через запал при помощи фитиля. Фитиль вставляли в специальную трубку с рожками и острием — напальник. Остатки пыжей и картузов удаляли из ствола металлической спиралью на длинном древке, которая называлась пыжовником. После боя ствол тщательно прочищали скребком от порохового нагара.

Обычно одной из основных величин, определяющих мощность огнестрельного оружия, был калибр — диаметр канала ствола по нарезам или полям. У гладкоствольного оружия его определяли по внутреннему диаметру ствола. В России до Петра I единых стандартов по калибру не существовало. Имеющиеся в армии пушки и пищали характеризовали по отдельности: по весу снаряда, в русских национальных единицах.

В начале XVIII века по поручению Петра I генерал-фельдцейхмейстер граф Брюс на основе шкалы Гартмана разработал отечественную систему калибров. Она разделяла орудия по артиллерийскому весу снаряда — чугунного ядра. Единицей измерения служил артиллерийский фунт — чугунный шар диаметром 2 дюйма и весом 115 золотников. В пересчете на современную меру весов это около 490 граммов. При этом не имело значения, какими видами снарядов стреляет орудие — картечью, бомбами или чем-либо еще. Учитывался лишь теоретический артиллерийский вес, которым могло выстрелить орудие при своем размере.

Полное наименование: Мортира
Автор: неизвестен
Дата создания: XVIII–XIX век
Место создания: Россия
Техника: литье
Размеры: длина — 38 см, ширина между окончаниями цапф — 27 см, калибр — 6,5 см
Правообладатель изображений: Кузнецкая крепость
Коллекция: Оружейный фонд
Реставраторы: Щеглаков А.П.
№ Госкаталога: 4565593

Драгунские полки в Кузнецке были одними из первых регулярных войск. Олонецкий драгунный полк квартировал здесь несколько десятилетий.

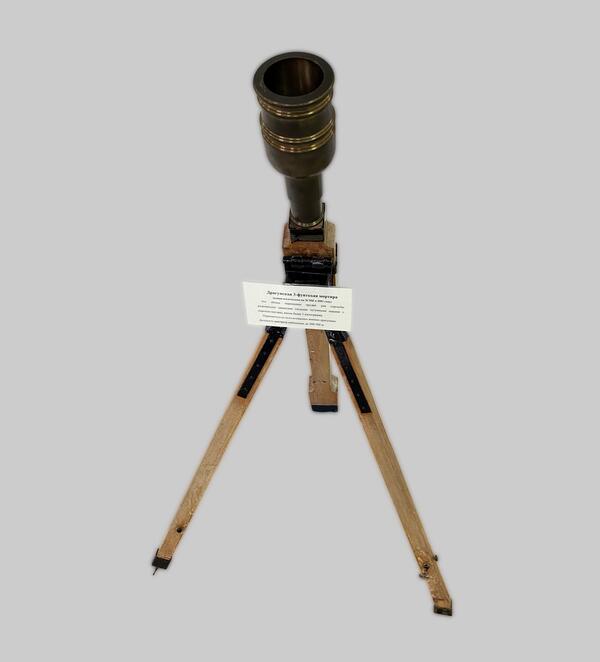

На вооружении у драгунов — рода войск для пешего боя — были карабины, палаши и специальные драгунские трехфунтовые мортиры. Эти мортиры были очень легкими, устанавливались на треногах и могли стрелять разрывными гранатами весом около 1,2 килограмма. В разобранном виде их было просто перевозить на лошадях. Точные копии этих мортир по чертежам XVIII века изготовили специально для музея на ЗСМК.

Мортирки, или мортирцы, предназначенные для стрельбы гранатами, появились в Западной Европе в конце XVII века, а в России — в начале XVIII века. Особенность мортирки — в устройстве ствола, который состоял из двух частей: котла, куда вкладывалась граната, и узкой цилиндрической зарядной камеры.

Ручные мортирки были трех видов. Бомбардиры и гренадеры пехотных полков использовали мортирки с бронзовым или железным стволом в обычной ружейной ложе. Мортирами с железным стволом и длинным прикладом с прямоугольным вырезом вооружались драгуны. Третий вариант, с бронзовым стволом, использовали во флоте. Вырез на прикладе мортирки был нужен для упора в седло или в гнездо на палубе корабля. При стрельбе мортирку заряжали так же, как обычное ружье с кремневым замком.

У разных мортир был разный диаметр котла: у бомбардирских — 45-55 миллиметров, у гренадерских — 65-75 миллиметров, а у драгунских и флотских 70-75 миллиметров. Длина мортир тоже различалась: бомбардирские были 56- 62 сантиметров, гренадерские, драгунские и флотские — 80-85 сантиметров. Весили мортиры в пределах 3-5 килограммов.

В зависимости от диаметра котла мортирки метали гранаты от полутора- до трехфунтовых. Дальность стрельбы доходила до 100- 150 метров. Ручные мортирки использовали ограниченно в первой половине XVIII века. Затем они были переданы на вооружение крепостей, где и дожили до начала XIX века. Вновь к идее этого оружия вернулись в начале XX века, когда на ружейный ствол крепилась короткая мортира для метания гранат. Выстрел производился холостым патроном. Такие мортирки использовались в Первой и частично во Второй мировых войнах. Затем их заменили подствольными гранатометами и винтовочными гранатами.

Полное наименование: Драгунская мортира
Автор: Голубев В.А., Стычинский В.Я., Спиглазов Ю.В., Долженко В.С., Никоненко С.В., Цуканов Н.И., Пинаев В.М., Гаврилов С.В., Ананьева А.Н., Ерёмкина Н.Г., Соловьева Т.И.
Дата создания: 2002 год
Место создания: Новокузнецк, Россия
Техника: заводская отливка, постройка лафета, сборка
Размеры: 133*11 см
Правообладатель изображений: Кузнецкая крепость
Коллекция: Оружейный фонд музея Кузнецкая крепость
