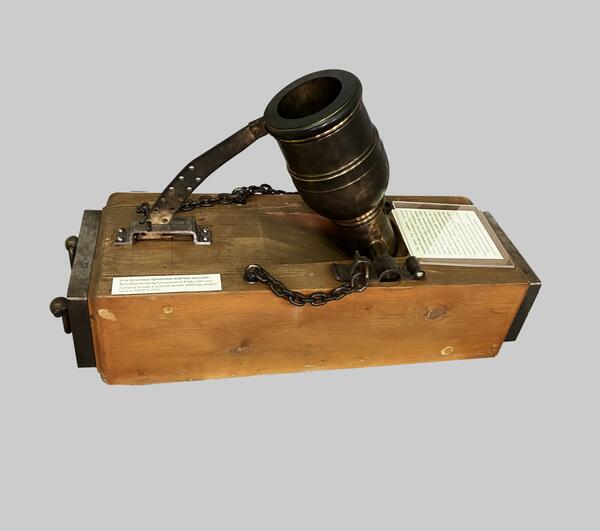

Точные копии мортир изготовили на Западно-Сибирском металлургическом комбинате специально для музея. Для этого была проведена большая предварительная работа: изучены архивы и фонды Военно-исторического музея артиллерии, инженерных войск и войск связи, проведены обмеры, скопированы подлинные чертежи. Теперь в экспозиции музея-заповедника «Кузнецкая крепость» 22 точные копии пушек и мортир, прототипы которых находились на вооружении крепости.

По данным штатного списка вооружения, на крепости, кроме пушек, находились и мортиры системы Кугорна. Барон Менно ван Кугорн или Минно де Кегорн — голландский военный инженер, который внес значительный вклад в развитие фортификации и создал одну из вариаций бастионной системы укреплений. Основная часть его деятельности пришлась на период войн Франции с Нидерландами, которые шли в 1672—1678, 1688—1697 и 1702–1713 годах.

Кугорну, который в защите крепостей был сторонником активной обороны, первому пришла идея применить при осадах большое количество некрупных, кидавших гранаты мортир. В честь него их назвали кугорнами. В 1703 году против Бонна таких мортир выставили 500 — и они в три дня заставили крепость сдаться.

Идеи Кугорна оказали большое влияние на развитие фортификации, особенно в России. Крепостные укрепления Кугорна — верки — располагались так, чтобы можно было развивать по местности сильный перекрестный огонь. 6-фунтовые мортиры «Кугорного манира» были удобными для переноски и позволяли более эффективно атаковать вражеские войска.

Обычные короткоствольные мортиры для навесной стрельбы били тяжелыми бомбами весом от одного до пяти пудов. Это были большие чугунные шары, начиненные взрывчаткой и картечью. Такие бомбы, разрываясь в воздухе, поражали большое пространство перед стенами крепости. Но тяжелые мортиры были неповоротливы. С помощью рычагов их можно было только немного поворачивать. Мортиры Кугорна были мобильными: с их помощью можно было сконцентрировать огонь на тех участках обороны, где это требовалось.

В России эти орудия приняли на вооружение при Петре I. Мортиры Кугорна имели калибр 104 миллиметра, а вес с лафетом — 38-41 килограмм. Они стреляли гранатами весом около 3 килограммов. Каждая граната была заряжена 130 граммами артиллерийского пороха, а максимальная дальность выстрела не превышала 600 метров. Мортиры системы Кугорна состояли на вооружении в Российской армии вплоть до Первой мировой войны.

Полное наименование Мортра системы Кугорна
Автор В.А.Голубев, В.Я.Стычинский, Ю.В.Спиглазов, В.С.Долженко, С.В.Никоненко, Н.И.Цуканов, В.М.Пинаев, С.В.Гаврилов, А.Н.Ананьева, Н.Г.Ерёмкина, Т.И.Соловьева
Дата создания 2002 год
Место создания Новокузнецк, Россия
Техника заводская отливка, постройка лафета, сборка
Размеры 86×28,5×48,5 см
Коллекция Оружейный фонд музея Кузнецкая крепость
Правообладатель изображений Кузнецкая крепость

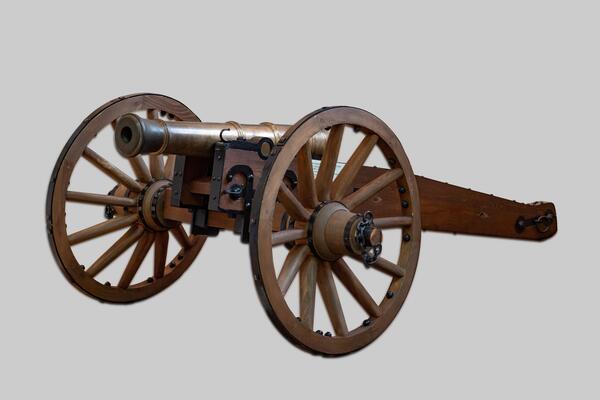

Точные копии находившихся на вооружении в Кузнецке однофунтовых орудий из чугуна и бронзы на полевых лафетах специально для музея изготовили на Западно-Сибирском металлургическом комбинате. Пушка — самое длинное из всех орудий. Она не имеет каморы, специального канала для порохового заряда, и предназначена для стрельбы преимущественно ядрами, а также картечью.

Цилиндрический канал таких пушек оканчивается сферическим дном. Наружная поверхность пушек состоит из трех частей — усеченных конусов, которые меньшим основанием обращены к дулу. Каждая часть имеет свое название: дульная, средняя или вертлюжная, на которой находятся вертлюги или цапфы, и казенная. На последней обычно чеканили герб, по которому можно было определить принадлежность казне — то есть государству.

Однофунтовые пушки-фальконеты стреляли ядрами весом около 500 граммов, а также картечью. Это легкие полевые пушки. Сверхмалые калибры менее трех фунтов сохранились в крепостной артиллерии до начала XIX века, а в полевой их упразднили при Петре I. Дальность стрельбы из таких орудий составляла около 300 метров.

Модель орудия в экспозиции музея находится на полевом лафете. Лафет — это опора, на которую накладывали артиллерийское орудие при стрельбе. С помощью лафета орудие также перевозили с одного места на другое. Горная артиллерия перевозила лафеты на спинах животных.

В соответствии с военной наукой начала XX века лафеты разделяли на несколько видов. Скользящие станки, или лафеты без колес — это некоторые осадные, крепостные и береговые мортиры. Для их перевозки к лафетам прикрепляли временные колеса. Лафеты для береговых орудий были на поворотных рамах. Колесные одновременно служили для стрельбы и перевозки орудий на значительные расстояния. К ним относились полевые, осадные, крепостные пушечные и отчасти мортирные лафеты. Лафеты скорострельных пушек, или скрывающиеся башенные лафеты предназначались для обстрела с башен. Орудия с такими лафетами были видимыми для противника только в момент наводки и выстрела. После выстрела орудие опускалось для перезарядки.

Полное наименование Однофунтовое бронзовое орудие на полевом лафете (модель)
Дата создания 2002 год
Техника заводская отливка, постройка лафета, сборка
Место создания Новокузнецк, Россия
Размеры 176×105×63 см
Коллекция Оружейный фонд музея Кузнецкая крепость
Правообладатель изображений Кузнецкая крепость
