Пулемет MG-34, Nebelwerfer, Пехотный миномет

1
Открыть в приложении
#2

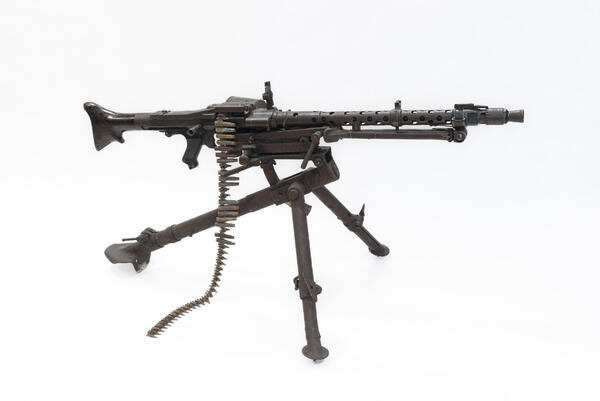

Пулемет MG-34
#3
Пулемет MG-34 был создан в компании Rheinmetall-Borsig AG. При его разработке был учтен весь опыт использования подобного оружия в Первую мировую войну. Пулемет можно было использовать с сошек, применять в роли станкового, устанавливать в танки и иную бронетехнику. Он весил всего лишь 12 кг, поэтому этот пулемет можно было переносить, он мог легко поддерживать огнем пехотные подразделения.

Пулемет обладал множеством достоинств, и его не зря продолжали выпускать до самого окончания войны. Однако были и недостатки, особенно существенные и неприятные в условиях военного времени. Самой главной проблемой MG-34 была его высокая стоимость и сложность в производстве. Пулемет содержал большое количество фрезерованных деталей, требовались специальные виды стали. Довольно сложными были и разборка пулемета, и его обслуживание. По этой причине было принято решение о модернизации пулемета, которая была начата еще в 1938 году. Начало боевых действий в России только ускорило этот процесс: МG-34 был весьма чувствителен к загрязнению, что сразу проявилось во время его использования на Восточном фронте и в песках Северной Африки. Пулемет был официально принят на вооружение вермахта в 1934 году и вплоть до 1942 года официально являлся основным пулеметом не только пехоты, но и танковых войск Германии.

Питание MG-34 осуществлялось пулеметными лентами из коробки на 150 патронов или из патронных коробок на 300 патронов. Ленты на 150 патронов, доставшиеся по наследству от рейхсвера, были сплошными, затем состояли из кусков по 25 (до 1938), а позже по 50 патронов. Помимо указанных патронных коробок для использования на различной технике применялись и различные специальные патронные короба. В ручном варианте использовались компактные цилиндрические коробки под ленты на 50 патронов, которые крепились слева на пулемете непосредственно к лентоприемнику. В 1938 году для зенитных подразделений и в 1939-м для танковых ввели вариант MG-34 с магазинным питанием: у пулеметов крышка короба с лентопротяжным механизмом заменялась на крышку с креплением для 75-патронного барабанного магазина. Магазин состоит из двух соединенных барабанов, патроны из которых подаются поочередно.

Хотя данный пулемет и был немецкого производства, захваченными трофейными образцами с удовольствием пользовались как красноармейцы, так и американцы.
#1
Название: Пулемет MG-34
Автор: Штанге Луис
Дата создания: 1934
Место создания: Германия
Размеры: 16×22×123 см. Калибр — 7,92 мм
#4

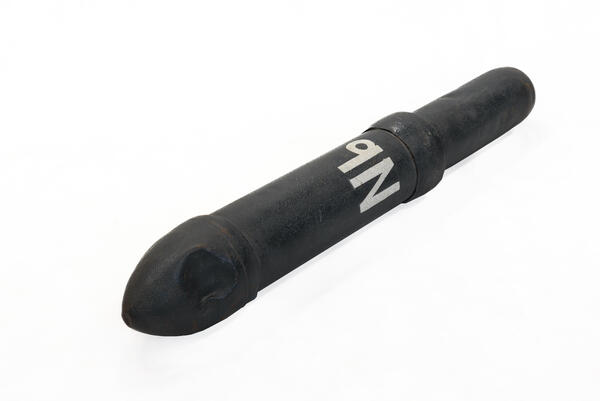

Реактивный снаряд Nebelwerfer
#6
Предпосылки к появлению реактивных минометов Nebelwerfer (дословно «Метатель тумана») имели место уже в середине тридцатых годов. В то время шла разработка ствольных минометов под химические снаряды. С помощью такого оружия предполагалось ставить дымовые завесы или применять боевые отравляющие вещества. Не исключалось и применение осколочно-фугасного боеприпаса. За несколько лет были созданы два «метателя тумана» классической минометной архитектуры.

В конце тридцатых годов появилось предложение об отказе от минометной схемы в пользу реактивных снарядов. К тому времени гитлеровская Германия имела серьезный опыт в сфере неуправляемых ракет, и его применили в новом проекте. Полноценный образец оружия такого рода появился в самом конце тридцатых. Первые образцы нового оружия под названием 15 cm Nebelwerfer 41 (15 cm Nb.W. 41) поступили в армию в 1940 году, вскоре после окончания Французской кампании. К моменту нападения на СССР подразделения Nebeltruppe получили достаточное число реактивных минометов и смогли опробовать их в боях.

Изделие Nb.W. 41 выполнили в виде буксируемой системы на колесном лафете. Основным ее элементом был блок из шести трубчатых стволов-направляющих калибром 158 мм, расположенных в виде шестиугольника. Конструкция миномета — пусковой установки допускала горизонтальную и вертикальную наводку. Длина изделия с учетом станин достигала 3,6 м, собственная масса — 510 кг.

Реактивные минометы Nebelwerfer 41 активно использовались с 1941 года и до конца войны. В 1941–45 годах было построено порядка 6 300 пусковых установок двух типов и выпущено около 5,5 млн снарядов W.Gr. 41. Такие системы применялись как по прямому назначению, для постановки завес, так и в качестве средства усиления ствольной артиллерии. Насколько известно, снаряды с БОВ ни разу не применялись в боях. Оружие справлялось со своими задачами, хотя и не было лишено недостатков. В частности, дымовой след и характерный звук при работе двигателя демаскировали позицию, из-за чего буксируемые минометы подвергались риску.
#5
Название: Реактивный снаряд Nebelwerfer
Дата создания: 1940
Место создания: Германия
Размеры: 100×16×16 см
#7

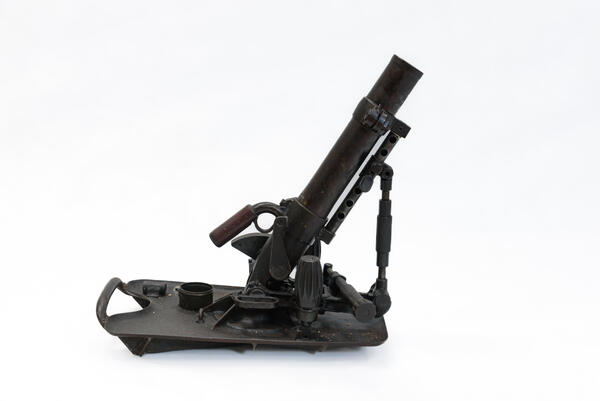

Пехотный миномет
#9
Миномет был создан в 1936 году фирмой «Рейнметалл» по так называемой «глухой схеме», то есть все механизмы и элементы миномета размещены на опорной плите. Стоимость одного миномета составляла 400 рейхсмарок. Минометы входили в состав вооружения пехотной роты вермахта из расчета один миномет на пехотный взвод. По штатам дивизии вермахта должны были иметь по 84 единицы 50-мм минометов.

После создания в 1938 году первого крупного немецкого парашютно-десантного подразделения (часть особого назначения люфтваффе под командованием генерала К. Штудента) миномет начал поступать на вооружение немецких десантных подразделений Fallschirmjäger. Небольшая масса и размеры миномета, а также небольшой вес боеприпасов в зарядных ящиках делали оружие удобным для сбрасывания вместе с парашютистами (без необходимости использовать отдельный грузовой парашют) и ведения маневренного боя. К 1939 году в войсках на вооружении было 5 914 миномета. После анализа опыта боевых действий в сентябре 1939 года в Польше и в 1940 году во Франции к началу войны с СССР летом 1941 года количество 50-мм минометов в немецких пехотных дивизиях было увеличено. В результате на 1 апреля 1941 года в наличии имелось 14 913 50-мм минометов и 31 982 200 выстрелов к ним.

Расчет миномета состоит из трех человек. На походе миномет переносят на двух вьюках: на одном — ствол с подъемным механизмом, на другом — опорную плиту с горизонтирующим и поворотным механизмами. На небольшие расстояния миномет переносят за ручку в собранном виде. Вместе с минометом переносят 5 лотков с минами (в каждом лотке по 10 мин) и ящик с принадлежностями.

В первую очередь из миномета ведут огонь по целям, находящимся за укрытием. Массированный огонь минометов особенно губителен для противника. Поэтому при стрельбе по большим группам противника, по ОП и наблюдательным пунктам, а также по скоплению автомашин и мотоциклов необходимо вести огонь одновременно из нескольких минометов. Скорострельность при этом должна быть максимальной, но не в ущерб меткости.

Производство 50-мм пехотных минометов было прекращено в 1943 году. В июле — октябре 1944 года трофейные немецкие 50-мм минометы неоднократно устанавливали на советские легкие танки и САУ, участвовавшие в городских боях, и использовали для обстрела противника, занимавшего позиции на крышах и верхних этажах зданий.
#8
Название: Пехотный миномет
Дата создания: 1936
Место создания: Германия
Размеры: 47×28×45 см. Калибр — 50 мм
