Радиоприёмник СИ-235

Время создания
1935
Место создания
Московский завод имени Серго Орджоникидзе
Размер
42x34x21,5 см
Техника
фанера, карболит, металл, стекло, ткань, картон; штамповка, литье, сборка
0
Открыть в приложении
#1

Радиоприёмник сетевой ламповый «СИ-235» с 1935 и до 1939 года выпускал Московский завод имени Орджоникидзе, а с 1936 по 1941 год и Воронежский завод «Электросигнал». «СИ-235» (Сетевой Индивидуальный двухконтурный, трехламповый, образца 1935 года) новый массовый сетевой дешевый приёмник для городского радиослушателя собран по схеме регенератора 1-V-1 с параллельным питанием и мало чем отличается от схемы приёмника «БИ-234».


Новый радиоприёмник оформлен в ящике с динамическим громкоговорителем, имеет гнёзда для проигрывателя грампластинок и освещение шкалы настройки. Приёмником «СИ-235» закончилась эпоха приёмников прямого усиления. «БИ-234» и «СИ-235» оказались первыми приёмниками, производство которых было поставлено на конвейер. Выпуском этих массовых приёмников начался новый этап в радиопромышленности: освоения поточных методов производств радиоаппаратуры и новой более современной технологии.


Благодаря своей простоте и небольшой стоимости приёмник быстро завоевал популярность у населения. Построен приёмник на 4-х лампах; СО-148, СО-124, СО-122, ВО-230 или ВО-202 и регулируемой обратной связью. УВЧ на лампе СО-148 имеет ёмкостную связь с антенной, лампа СО-124 является детектором. УНЧ выполнен на пентоде СО-122. Анодные и экранные цепи ламп приёмника питаются от однополупериодного выпрямителя на кенотроне ВО-230.


Конденсатор настройки на частоту — двухсекционный, с диэлектриком из целлюлозы. Приёмник предназначен для приёма радиостанций, работающих в диапазонах ДВ — 714…2000 метров и СВ — 200…545 метров. Номинальная выходная мощность усилителя — 0,6 Вт. Потребляемая мощность от сети 110, 127 или 220 в — 40 Вт. Размеры модели 340×420×215 мм.

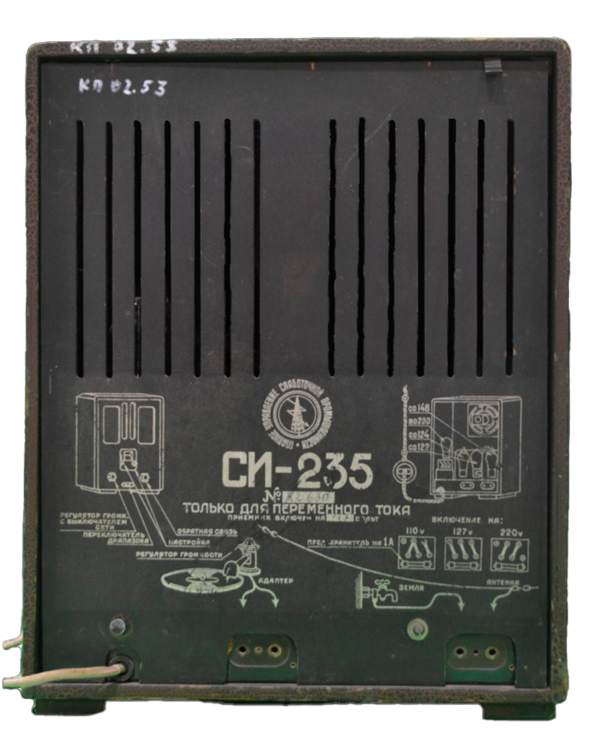

Приёмник собран в корпусе из многослойной фанеры, с фактурной отделкой поверхности под шагрень. Снятие задней стенки отключает напряжение сети. Лампы разделены двумя экранированными отсеками, в левом находятся лампы НЧ СО-124 и СО-122, в правом РЧ СО-148. Кенотрон — ВО-230 расположен на силовом трансформаторе.

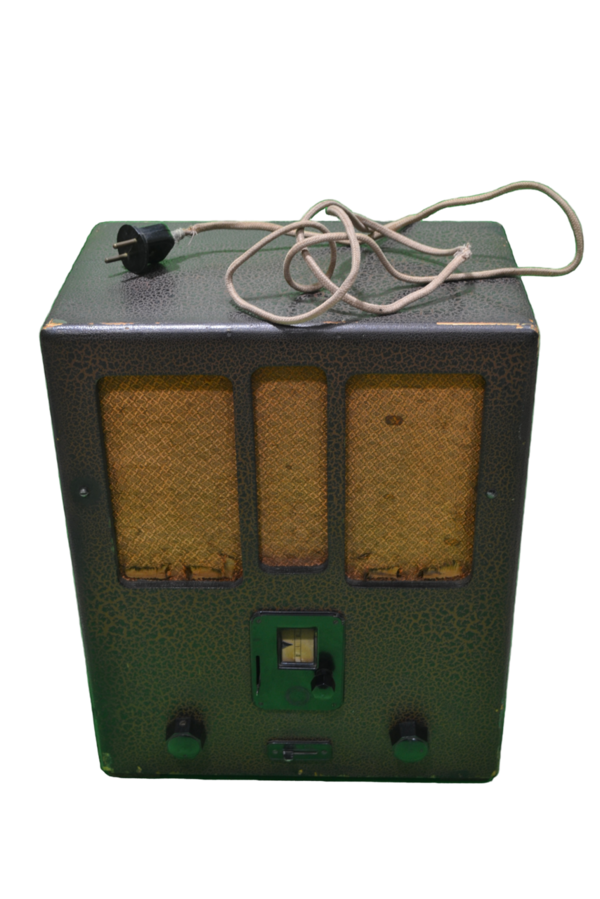

Переключение напряжения сети осуществляется перемычками. На шасси имеются гнёзда адаптера (в моделях с 1938 года выпуска), а также гнёзда антенны и заземления. Спереди расположены органы управления. В центре ручка настройки. Левая нижняя ручка — регулятор громкости, совмещённый с выключателем. Правая ручка — обратная связь. Между ними рычаг переключателя диапазонов «Кор и Дл» (СВ и ДВ). В окне размером 25×30 мм видна подсвечиваемая вертикальная вращающаяся шкала. Около шкалы находится рычажок подстройки УРЧ. Здесь же, ниже шкалы внизу находится эмблема с надписью: «Главное управление слаботочной промышленности».


Громкоговоритель с подмагничиванием, на нём находится выходной трансформатор. Цена приёмника — 250 рублей (1935). К примеру проезд в метро в те годы был равен 30 копеек.


Во время ВОВ все приёмники находящиеся у населения сдавались на хранение государством, на некоторых фотографиях имеются сведения этого времени.
